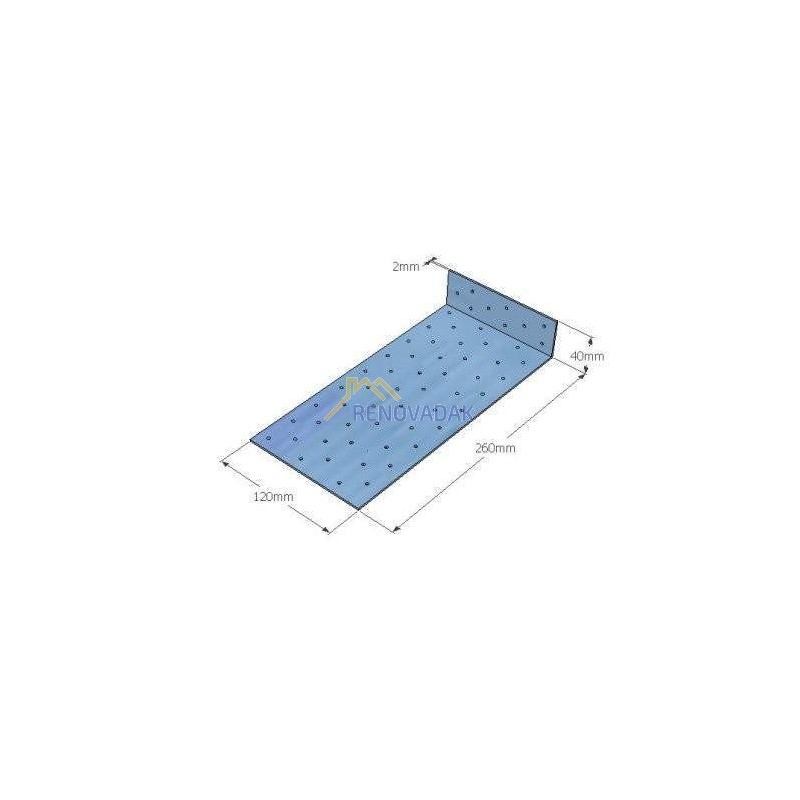

Unidek Combipak nummer 220 afschuifankers voor dakplaten

20 stuks afschuifankers

De dakelementen dienen conform de verwerkingsvoorschriften van Kingspan Unidek te worden aangebracht. Indien deze voorschriften niet volledig in acht worden genomen, dan kan dat gevolgen hebben voor de eigenschappen en/of de beoogde toepassing of werking van de dakelementen. Let op: de garantie op de dakelementen is alleen van toepassing als er volgens de verwerkingsvoorschriften wordt gemonteerd. In dit verwerkingsvoorschrift wordt ingegaan op de verwerking van Unidek Kolibrie met afschuifankers. Zie voor de verwerking van de dakelementen het verwerkingsvoorschrift van Unidek Kolibrie.

Afschuifankers

? Afschuifankers dienen op de muurplaat of een gekeerde gording te worden genageld met minimaal 10 ankernagels.

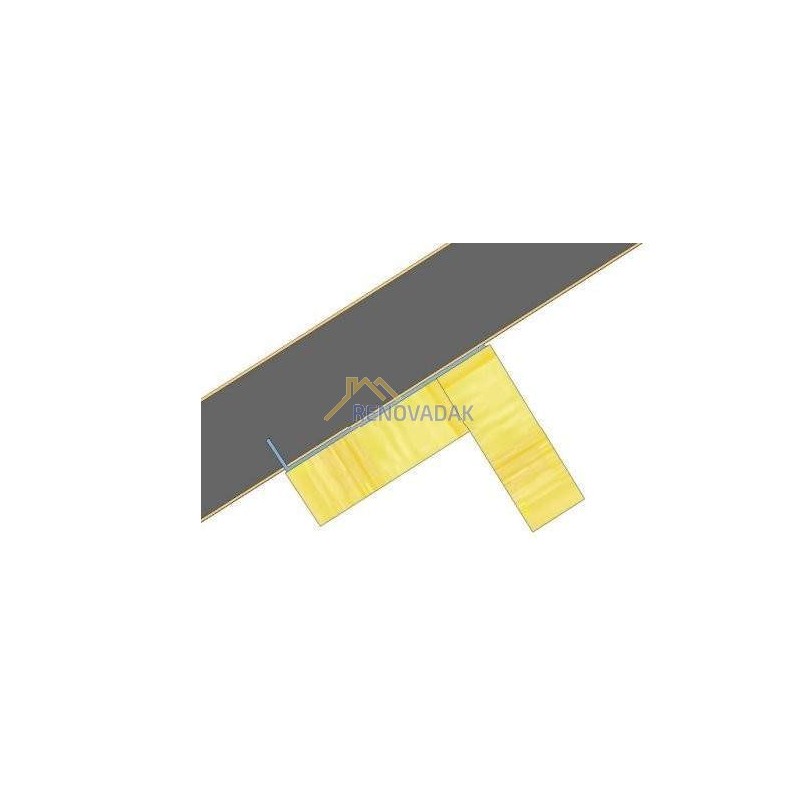

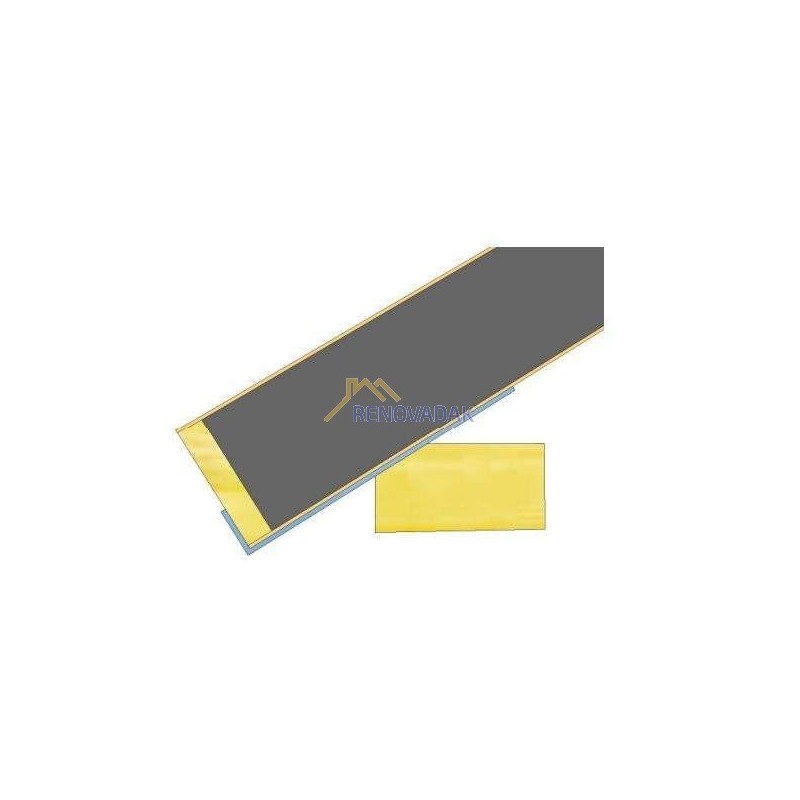

? Het dakelement wordt met de onderzijde tegen de opstaande kant van het afschuifanker gemonteerd. Indien dit niet mogelijk is kan aan de binnenzijde van het dakelement (witte zichtzijde) een korte zaagsnede worden aangebracht, waarna het dakelement strak tegen het afschuifanker wordt geplaatst.

? Het inzagen van het randhout reduceert de overspanning en/of overstek.

? De capaciteit van een afschuifanker is veel groter dan die van een enkele zelftappende bout. In geval van tabel 1 vervangt één afschuifanker 10 houtdraadbouten en in geval van tabel 2 is dit 5 stuks.

Referentie: 840105220
